단일 및 이중 채널 모듈
E-8000 시리즈는 디지털 MFM/MFC, EPM/EPC, RS232 통신이 가능한 기타 트랜스미터 및 트랜스듀서와 함께 사용하기 위한 디지털 Readout/Control 모듈입니다. 측정/합계 값을 표시하기 위한 모듈당 1개 또는 2개의 컬러 TFT 디스플레이와 사용자가 설정값 변경, 카운터 값 재설정, 기타 유체 선택 및 기타 다양한 기능을 쉽게 사용할 수 있도록 하는 메뉴 버튼이 있습니다.

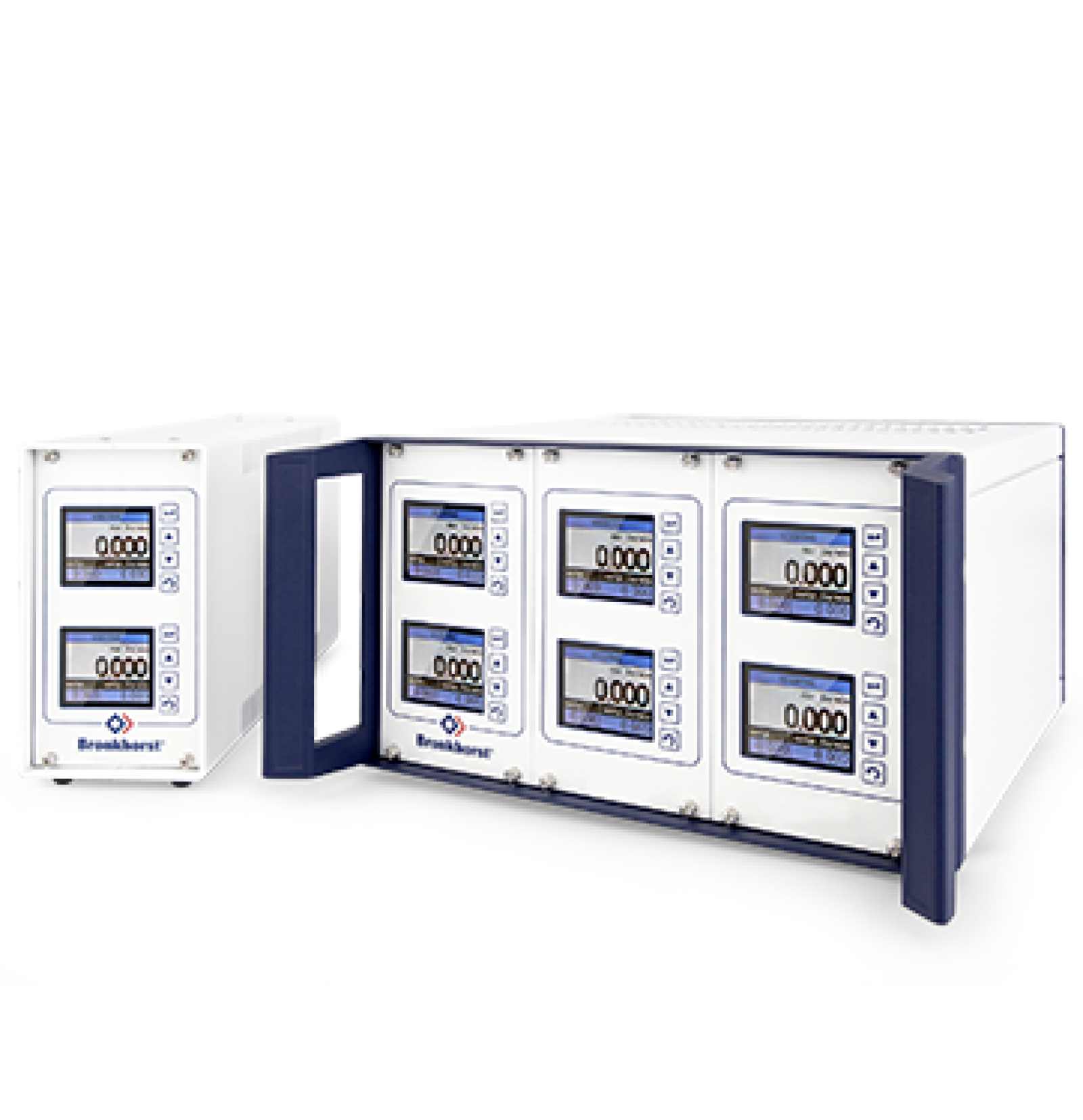

다중 채널 구성
E-8000 시리즈의 모듈식 기술을 기반으로 랙 마운트 또는 테이블 탑용으로 ½ 19” 및 19” 하우징에서 다중 채널 구성을 쉽게 조립할 수 있습니다. 1개(½ 19") 또는 2개(19") 전원 공급 장치와 함께 제공되는 정확한 채널 수는 연결할 기기(미터/컨트롤러) 유형에 따라 다릅니다. 대부분의 애플리케이션에서 하나의 전원 공급 장치는 최소 4개의 채널에 서비스를 제공할 수 있습니다.
CEM, Ex-Proof 및 PID 컨트롤러 구성
CEM(Controlled Evaporation Mixing) 시스템의 경우 온도 제어용 단일 채널 모듈을 1채널 카세트와 ½ 19” 또는 19” 하우징에 넣을 수 있습니다. 또한 PID 컨트롤러가 필요한 타사 센서 또는 액추에이터가 있는 Ex-Proof 기기 및 구성을 위해 Bronkhorst는 전용 모듈을 개발했습니다. 이 모듈은 모두 디스플레이 유무에 관계없이 다양한 필드버스 옵션과 함께 사용할 수 있습니다.
특징
밝은 광시야각의 1.8인치 디스플레이(TFT 기술)
사용자 친화적인 조작, 4개의 버튼으로 구동되는 메뉴
표시/동작/구성
측정값(직접 또는 %)
셋포인트
총 유량
유체 / 태그 번호
제어 특성
필드버스 설정
알람 기능(최소/최대, 응답, 카운터)
유체 선택(MFM/MFC에 최대 8개의 유체/곡선 저장)
사양

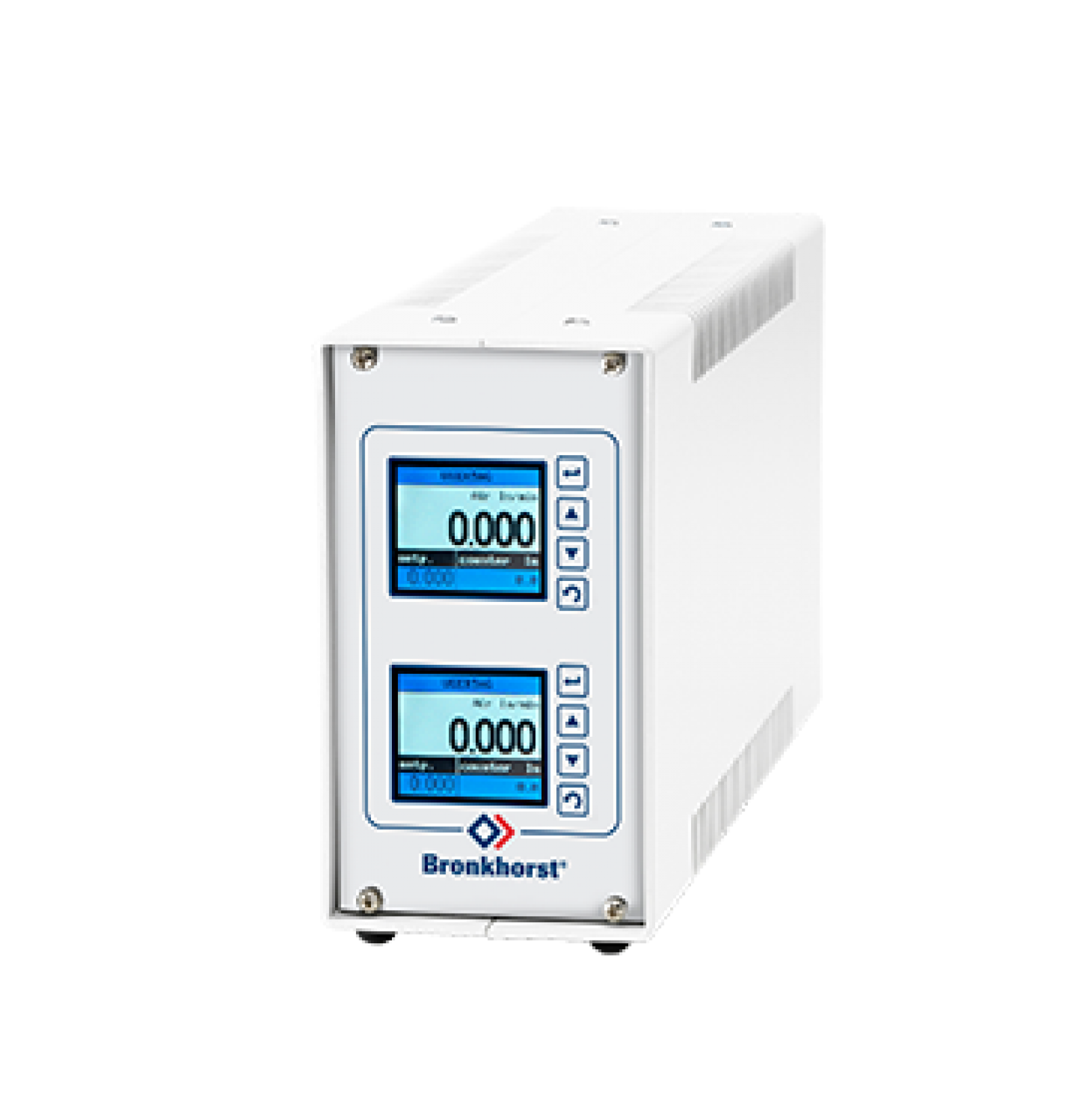

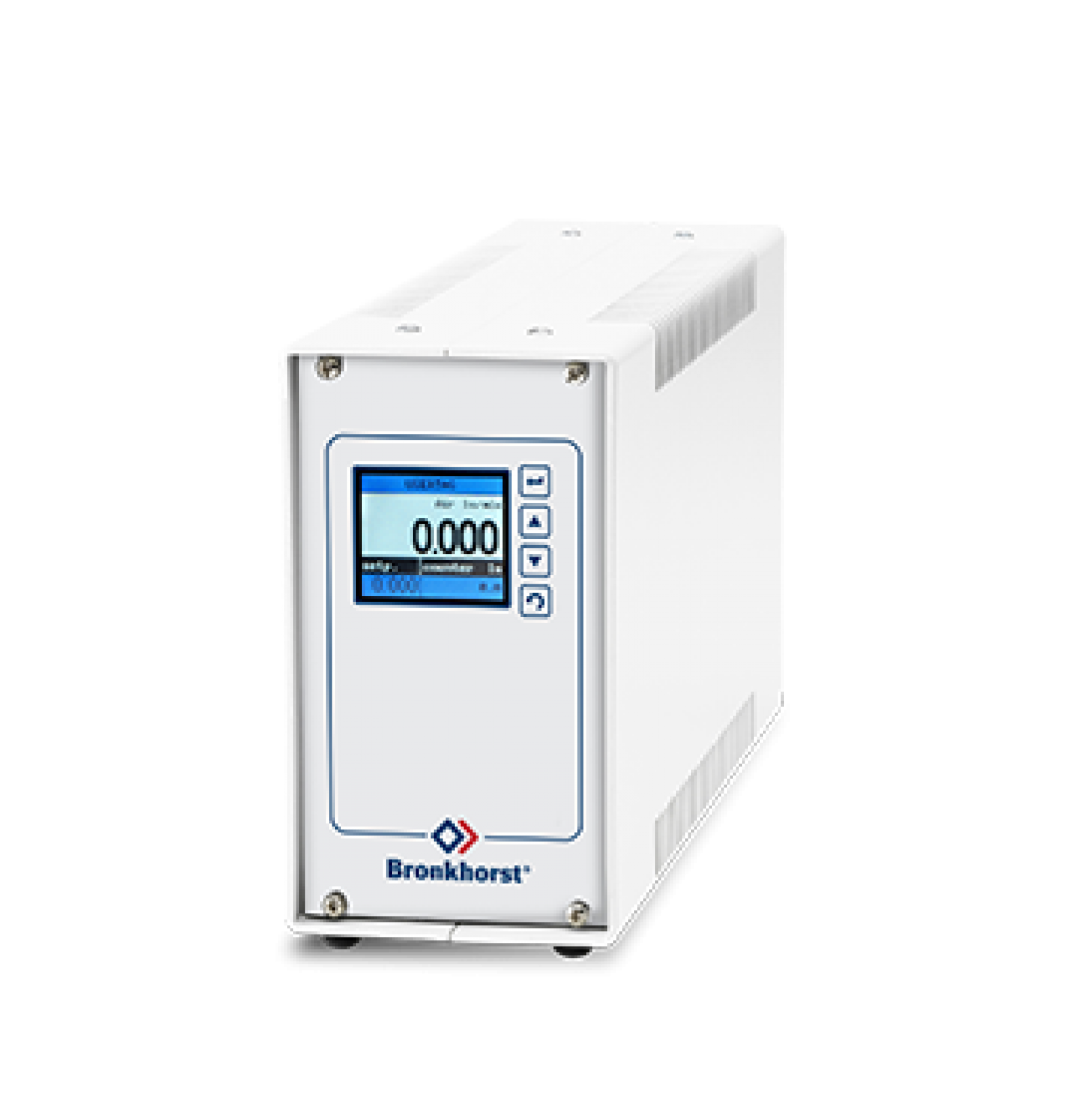

1채널 또는 2채널 탁상용 하우징(1개 모듈)
패널 장착용 1 또는 2 채널 카세트(1개 모듈)

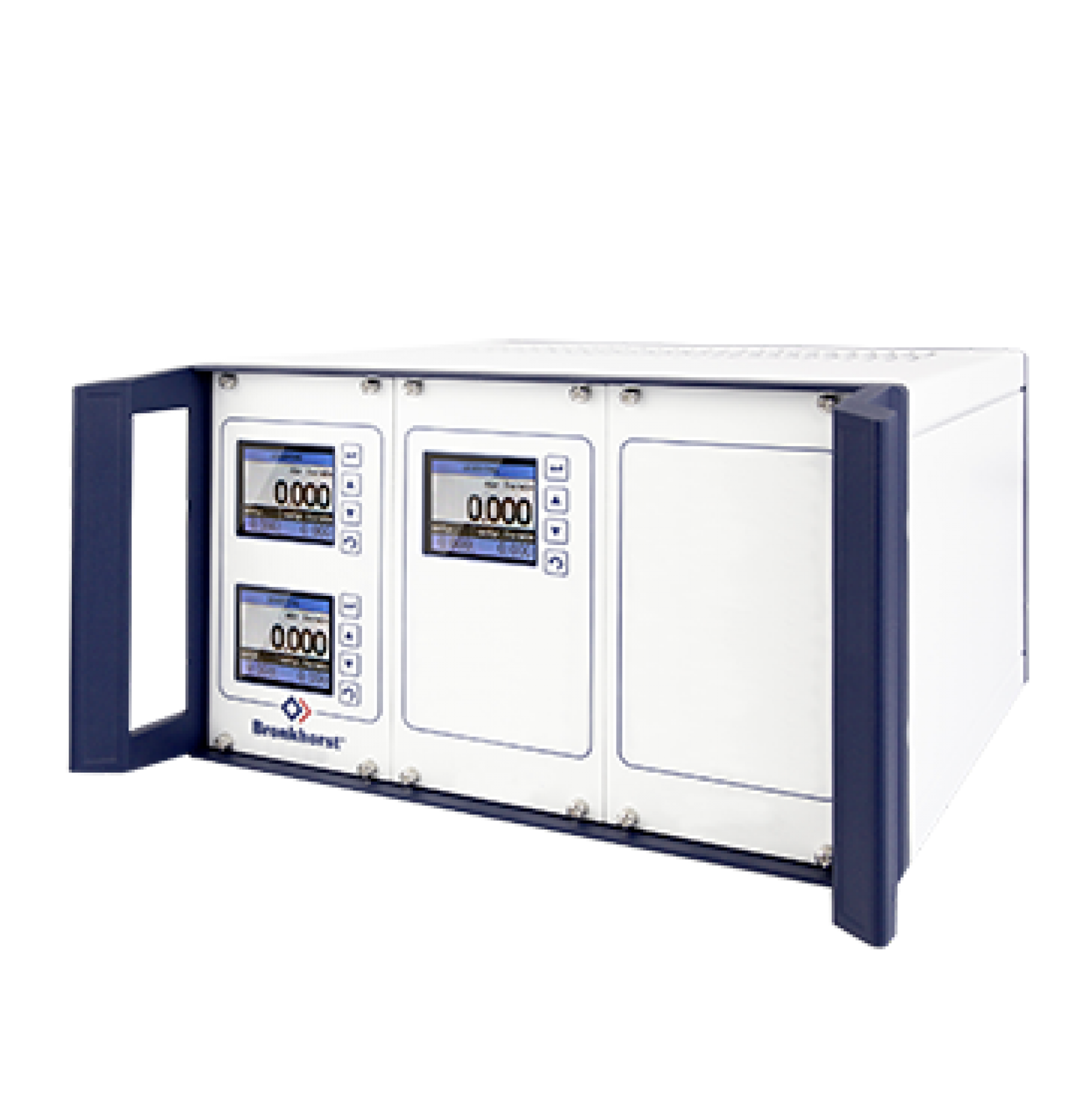

½ 19인치 탁상용 하우징(최대 3개 모듈)
½ 19인치 랙 하우징(최대 3개 모듈)
19인치 탁상용 하우징(최대 6개 모듈)
19인치 랙 하우징(최대 6개 모듈)
옵션으로 ½ 19” 및 19” 하우징에 전면 핸들 또는 운반용 핸들을 장착 가능
주전원 전압 100… 240 Vac(50… 60 Hz)
출력 신호/설정값 신호: 디지털: FLOW-BUS(RS-485) 또는 RS-232
CEM, Ex-Proof 및 PID 컨트롤러 모듈용 옵션: PROFIBUS DP, PROFINET, DeviceNet™, Modbus 또는 EtherCAT® 인터페이스
RS-232 기기 연결용 초소형 D 커넥터 소켓
FLOW-BUS 통신 연결을 위한 RJ45 연결
전원 공급 용량 +24Vdc, 1,25A(30W)
CEM 온도 제어, Ex-Proof 및 PID 컨트롤러 모듈용 필드버스 연결.
