- 26-1000 센서 압력 조절기
- 내용

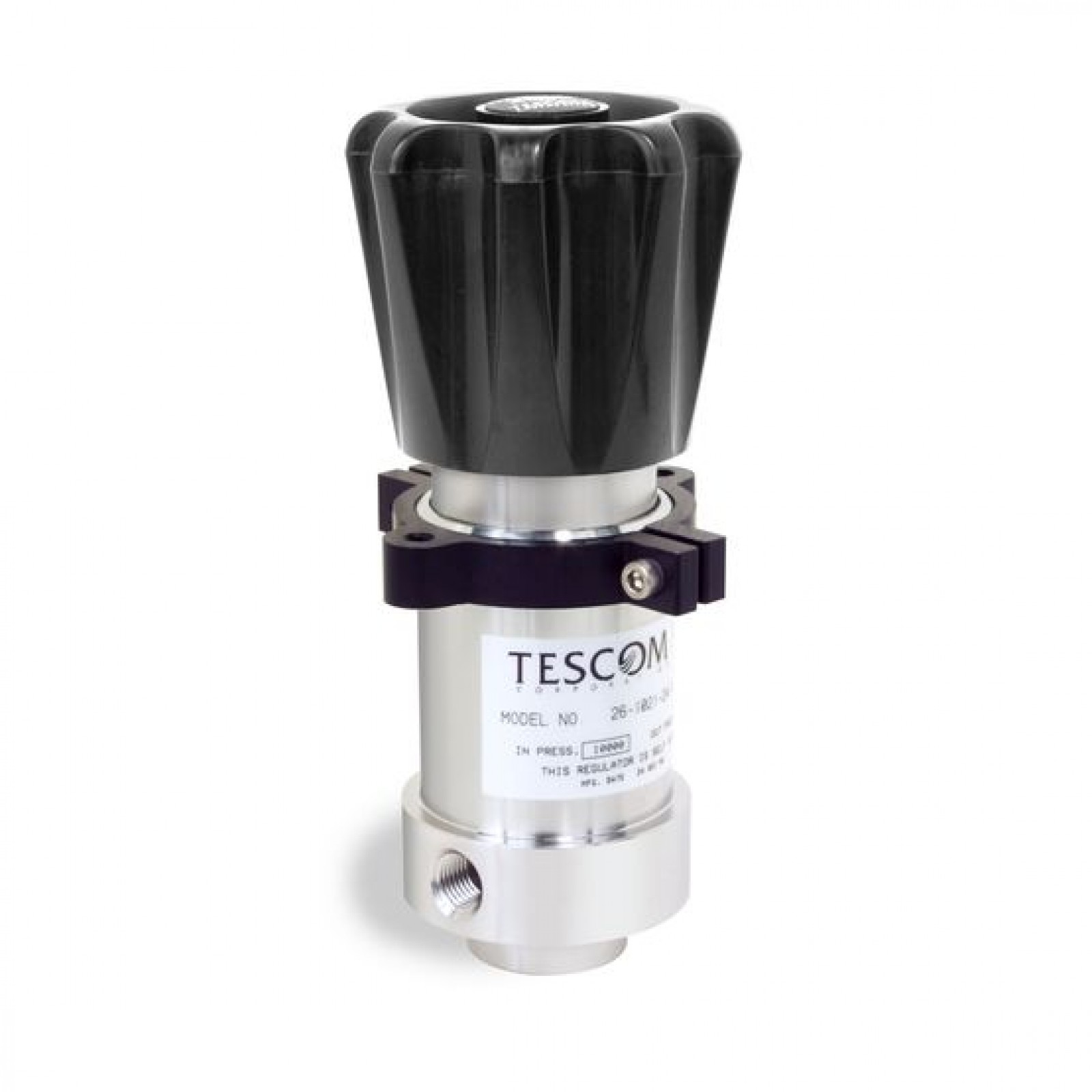

TESCOM™ 26-1000 시리즈
최대 10,000psig (690bar)의 압력을 제어합니다.
2차 압력 강하를 위해 Standard Vent를 제공하고,
다양한 사용조건을 위해 교체형 스프링과 센서가 들어갑니다.
사양
최대 인입구 압력
스테인리스 강: 10,000 psig / 690 bar
황동: 6000 psig / 415 bar
배출구 압력 범위
5-500, 5-800, 10-1500, 15-2500, 25-4000, 50-6000, 200-10,000 psig
0.3-35, 0.3-55, 0.7-105, 1-175, 1.7-275, 3.4-415, 14-690 bar
바디 재질
316 스테인리스 강 또는 황동
시트 재질
주 밸브 시트: Vespel®
배기 밸브 시트: CTFE
보닛: 300 시리즈 스테인리스 강
백업 링: Teflon®
40미크론 필터: 300 시리즈 스테인리스 강 또는 청동
트림: 300 시리즈 스테인리스 강
포트 크기 및 유형
인입구 및 배출구 포트 유형: SAE, NPTF, MS33649, 고압, 중간 압력
인입구 및 배출구 포트 크기: 1/4, 3/8(NPTF만 해당)
작동 온도: -40°F~165°F / -40°C~74°C
유동 용량표준: Cv = 0.06
옵션: Cv = 0.02, 0.12, 0.30
부하 유형: 공기비, 돔, 바이어스, 렌치 조정
무게(게이지 미포함)
스테인리스 강: 5.5 lbs / 2.5 kg
황동: 5.7 lbs / 2.6 kg
특징
- 7개의 서로 다른 아웃렛 압력 범위로 쉽게 변환할 수 있습니다.
- 포집 환기로 사용 가능합니다.
- 여러 인렛 및 아웃렛 포팅 옵션
- 황동 또는 스테인리스 강으로 제공
- 언밸런스 스템으로 완벽한 차단을 제공합니다.
- 피스톤 센서의 안정성과 신뢰성
- 넓은 범위의 압력 설정으로 탁월한 감도 제공
- 모든 압력 범위에서 0psig / bar로 환기됩니다.
